cewnik wewnątrznaczyniowy z regulowaną krzywizną zakończenia

zgłoszenie patentowe nr: P.441943 [WIPO ST 10/C PL441943]

Odkrywamy nowe granice

z nami przyszłość medycyny dzieje się już teraz

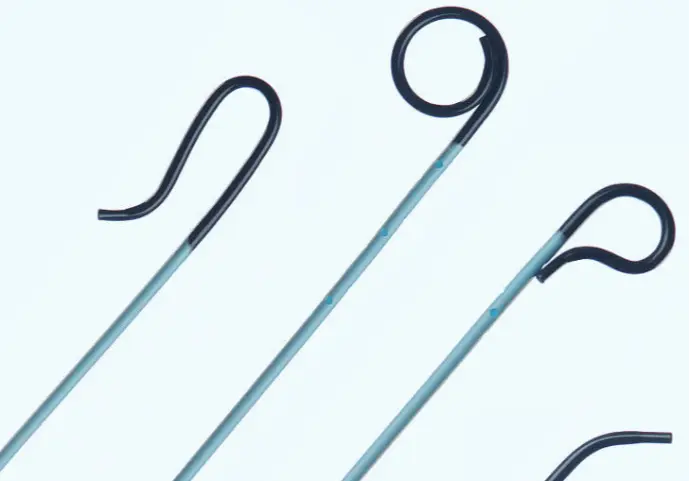

CEWNIKI ENDOWASKULARNE

Cewniki endowaskularne to elastyczne rurki stosowane w medycynie do diagnostyki i leczenia chorób naczyń krwionośnych bez konieczności przeprowadzania otwartych operacji chirurgicznych. Często wykonane są z elastycznych polimerów termoplastycznych, takich jak polietylen czy poliuretan. Te materiały charakteryzują się elastycznością i zdolnością do przyjmowania różnych kształtów, co ułatwia manipulację naczyniami krwionośnymi.

Zasada ich działania polega na wprowadzeniu cewnika poprzez naczynie krwionośne, zazwyczaj przez niewielkie nakłucie skóry, a następnie przesunięcie go do miejsca docelowego w naczyniach krwionośnych pod kontrolą obrazowania radiologicznego.

Cewniki endowaskularne pozwalają na minimalnie inwazyjne interwencje, co skraca czas rekonwalescencji, zmniejsza ryzyko powikłań i eliminuje konieczność dużych cięć chirurgicznych. Są szeroko stosowane w dziedzinie kardiologii, angiologii, radiologii interwencyjnej oraz chirurgii naczyniowej.

Jak wykorzystuje się cewniki

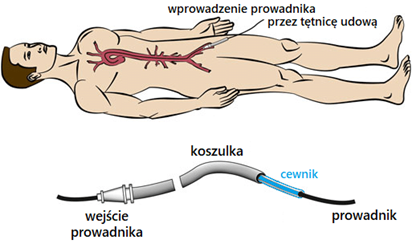

  1. Punktacja i dostęp: Lekarz wprowadza cewnik poprzez małe nacięcie w skórze, zwykle w obszarze pachwinowym lub nadgarstkowym. To umożliwia dostęp do układu naczyniowego.

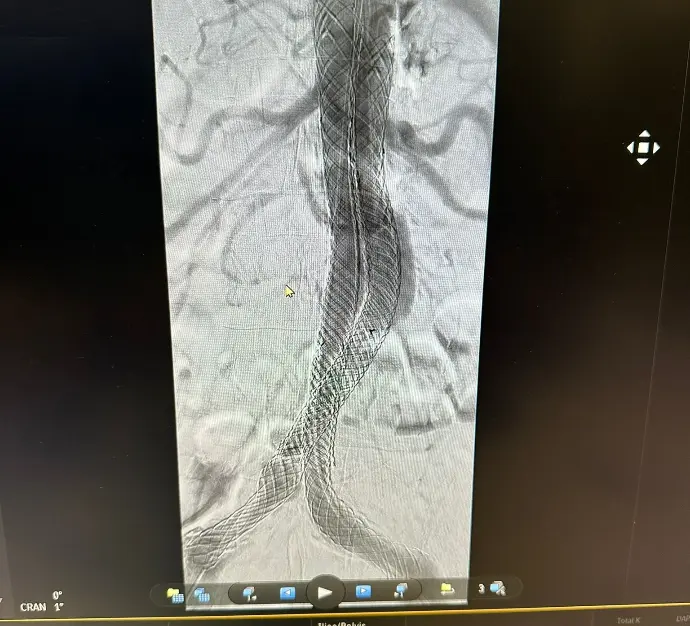

  2. Wprowadzenie do naczynia: Cewnik jest następnie kierowany przez naczynia krwionośne, a jego postęp jest monitorowany za pomocą obrazowania, takiego jak fluoroskopia (technika obrazowania rentgenowskiego w czasie rzeczywistym).
  3. Zaawansowane procedury: Po osiągnięciu miejsca docelowego, cewnik może być wykorzystywany do przeprowadzenia różnych procedur, takich jak angioplastyka (rozszerzanie zwężonych naczyń krwionośnych), zakładanie stentów (metalowe siatki służące do utrzymania drożności naczynia), embolizacja (zamykanie naczynia) lub pobieranie próbek.
  4. Zakończenie procedury: Po zakończeniu procedury, cewnik jest usuwany, a miejsce nakłucia zazwyczaj zamykane jest za pomocą małego zszycia lub innego zabezpieczenia.

SNIPER

zgłoszenie patentowe nr: P.441943 [WIPO ST 10/C PL441943]

CEWNIK WEWNĄTRZNACZYNIOWY Z REGULOWANĄ KRZYWIZNĄ ZAKOŃCZENIA

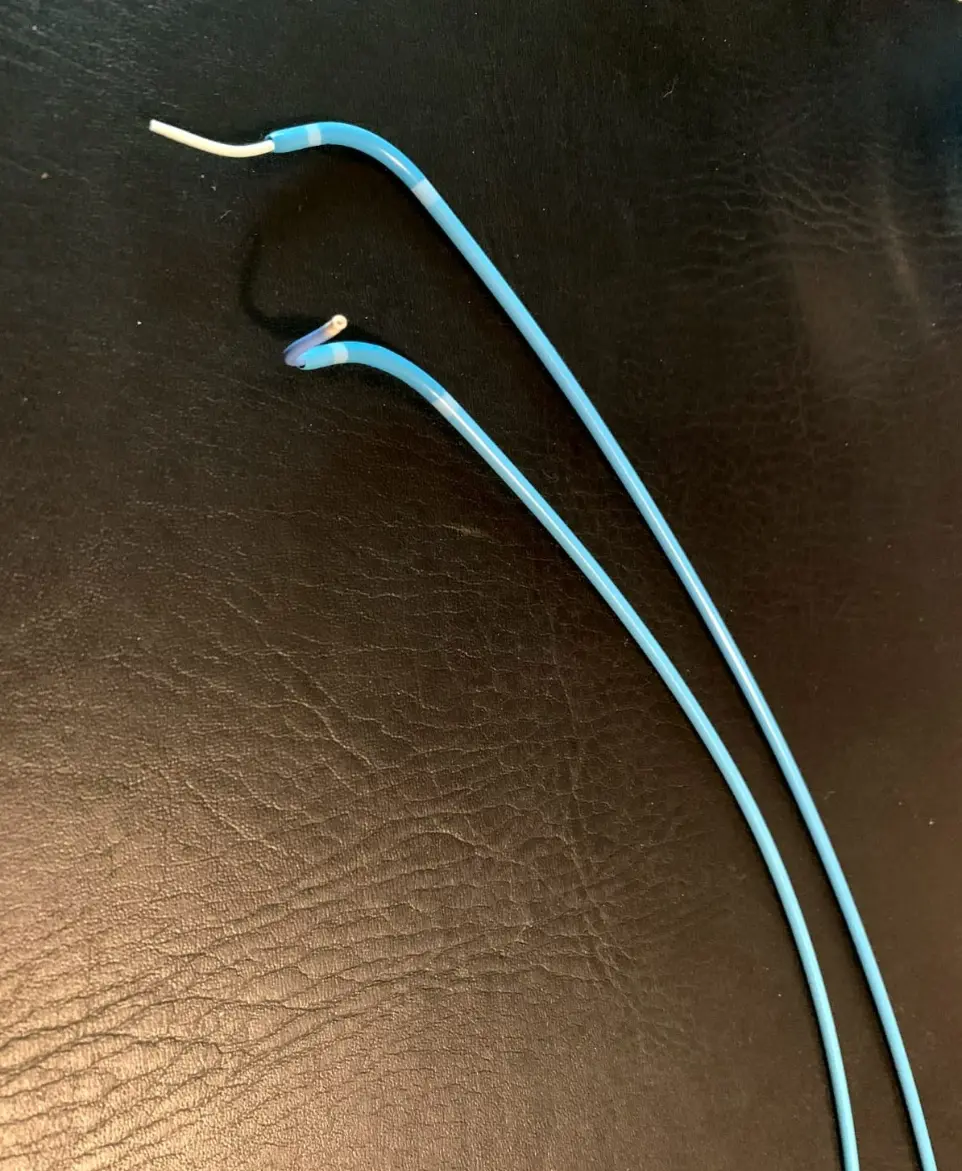

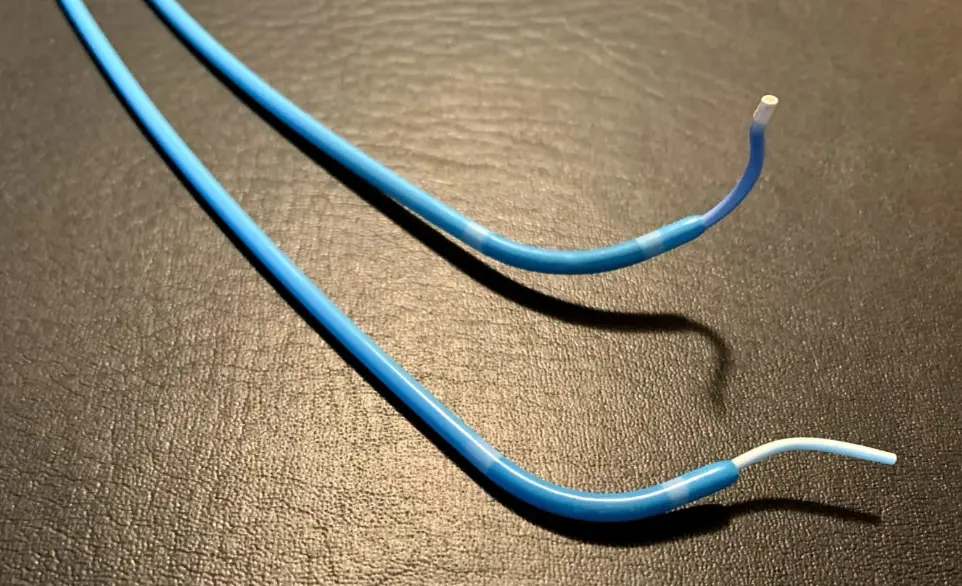

SNIPER to urządzenie w postaci dwóch cienkich rurek wykonanych z miękkiego plastiku. Rurka cieńsza umieszczona jest wewnątrz szerszej. Obie posiadają zagięte końcówki, przy czym promień zagięcia w obu różni się.

Tworzywo z jakiego wykonany zostanie zestaw pozwalał będzie na obserwowanie wprowadzonego w ciało pacjenta cewnika poprzez obrazowanie RTG.

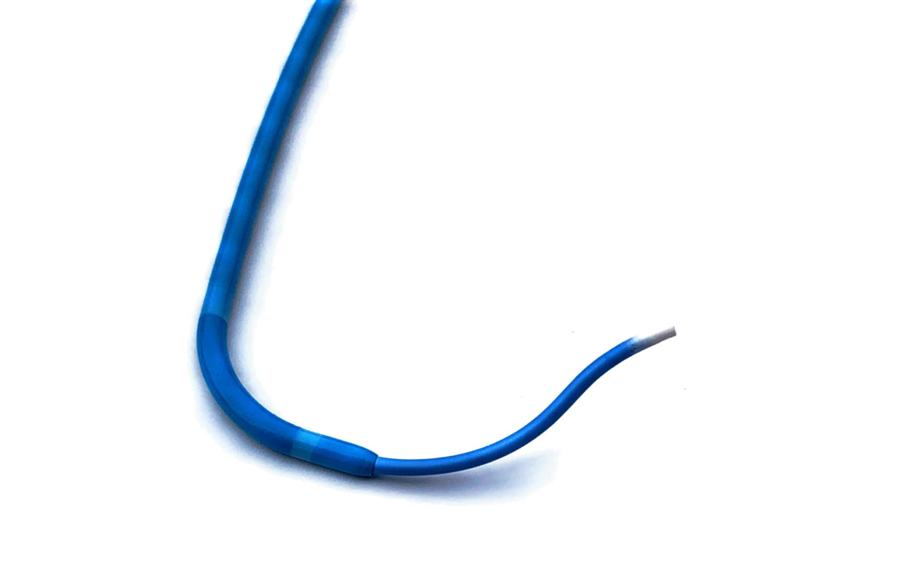

SNIPER ma budowę pozwalającą na oddzielne manipulowanie każdą z części dzięki czemu operator może osobno manipulować zagiętymi końcówkami obracając je niezależnie od siebie wokół wspólnej osi oraz wzdłużnie wsuwając jeden element w drugi. Obracanie pozwala na zmianę kształtu końcówki z C do S a wsuwanie pozwala zmieniać promień zakrzywienia.

UNIKALNE ROZWIĄZANIE​​

W obecnej chwili nie istnieje metoda równoważna do rozwiązania zastosowanego przy projektowaniu cewników typu SNIPER. Dotychczas dostępne na rynku cewniki charakteryzują się jedną stałą krzywizną, co stwarza ograniczenia w dostosowywaniu się do zmiennych warunków śródoperacyjnych. Praktyka polega na stosowaniu różnych wzorów krzywizn, które są dobierane w zależności od konkretnej sytuacji podczas zabiegu.

Warto zaznaczyć, że ta jednostajność krzywizny może wprowadzać pewne utrudnienia w przypadku bardziej skomplikowanych procedur, gdzie elastyczność i możliwość dostosowywania się cewnika do zmieniającej się anatomii naczyń są kluczowe. W praktyce chirurgicznej często zdarza się, że w trakcie operacji konieczne jest wielokrotne wymienianie cewników, poszukując optymalnej krzywizny, która najlepiej odpowiada aktualnym warunkom śródoperacyjnym.

Rozwój technologii cewników, który umożliwiałby dynamiczne dostosowywanie się do zmieniającej się sytuacji podczas zabiegu, byłby znaczącym krokiem naprzód. Potencjalne innowacje w tej dziedzinie mogą obejmować cewniki o regulowanej krzywiźnie lub takie, które reagują na zmiany w otoczeniu, zapewniając elastyczność i precyzję bez konieczności wielokrotnego wymieniania podczas operacji.



PRZEWAGI CEWNIKA Z REGULOWANĄ KRZYWIZNĄ ZAKOŃĆZENIA

  1. Innowacyjne rozwiązanie nawigacyjne: Produkt stanowi nowoczesne i unikatowe narzędzie, które skutecznie rozwiązuje problemy związane z nawigacją w naczyniach krwionośnych. Regulowana krzywizna zakończenia cewnika umożliwia precyzyjne dostosowanie do zmieniającej się anatomii naczyń, co zwiększa skuteczność i bezpieczeństwo procedur.
  2. Skrócenie czasu zabiegu: Dynamiczna regulacja krzywizny przyczynia się do znacznego skrócenia czasu wykonywanych zabiegów endowaskularnych. Szybsze dostarczanie prowadnika w ustalone miejsce eliminuje konieczność wielokrotnego wymieniania narzędzi, co przekłada się na efektywność procedury i skraca czas przebywania pacjenta na stole operacyjnym.
  3. Obniżenie kosztów: Użycie jednego, regulowanego cewnika zamiast kilku różnych prowadników przekłada się na bezpośrednie obniżenie kosztów zabiegowych. Nie tylko zmniejsza to wydatki na zakup różnych narzędzi, ale także minimalizuje ilość potrzebnego sprzętu, co jest istotne zarówno dla placówek medycznych, jak i pacjentów.
  4. Korzyści ekologiczne: Zastosowanie cewnika z regulowaną krzywizną przyczynia się do zmniejszenia zużycia tego rodzaju narzędzi. Mniejsza ilość używanych cewników oznacza mniejszą ilość odpadów medycznych, co ma pozytywny wpływ na koszty ekologiczne i stan środowiska. Produkt ten wpisuje się zatem w zrównoważony rozwój, przyczyniając się do ograniczenia wpływu działalności medycznej na środowisko.
